【概 述】
LTS系列重力式全自动/手动新型立体一体化净水器由同济大学环境工程学院设计开发，本公司生产。
【主要技术特性】
1、LTS系列重力式全自动/手动新型立体一体化净水器，上层为节能新型水力——澄清——整流装置——斜管沉淀，下层均质石英砂及无烟煤滤料滤池。
2、节能——较小的进水能耗和节约冲洗水量。
3、高效——混凝澄清和过滤净水效果显著滤层冲洗快速干净。
4、构造合理——混凝澄清和过滤工艺巧妙地立体有机组合一体。
5、运行管理方便——设备运行为自动程序操作或手动，进水500mg/l，短时1000mg/l，出水小于等于2mg/l。
【技术参数】
1、总停留时45分钟
2、反应时间25分钟
3、斜板区上升流速1.6-1.8mm/s
4、过滤池的表面负荷6.25m3/m2h
5、冲洗历时3min
6、进水压力1.5-2kg/cm2
7、反冲洗压力3kg/cm2
8、反冲洗强度10-12升/米2秒，斜板长度1000mm,角度60度。
【自行运行操作程序】
1、打开水阀，关闭反冲阀（反冲泵）关闭排水阀。
2、当过滤层积污到一定程度，水位提高极限，有水位控制器动作，关闭进水阀，开起（反冲泵）反冲阀，运行工作3分钟。
3、关闭反冲阀（反冲泵）关闭排水阀，打开进水阀。
4、排泥为定时排泥。

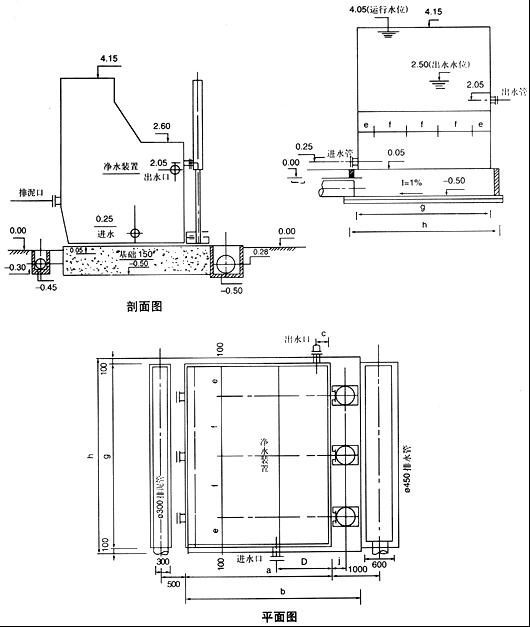

【外形图、基础布置图】
【各部尺寸一览表】 单位：mm
|
型 号 |
主体平面尺寸 |
基础平面尺寸 |
反冲洗管尺寸及个数 |
管道平面尺寸 |
净水装置总高度 |
|
a |
g |
h |
b |
e |
f |
n |
c |
d |
j |
|
LTS-10 |
1700 |
2100 |
2300 |
2300 |
350 |
700 |
3 |
200 |
600 |
300 |
4100 |
|
LTS-30 |
3100 |
3000 |
3200 |
3700 |
500 |
1000 |
3 |
300 |
1180 |
300 |
4100 |
|
LTS-50 |
3850 |
4000 |
4200 |
4500 |
500 |
1000 |
4 |
400 |
1430 |
325 |
4100 |
|
LTS-100 |
4600 |
6800 |
7000 |
5300 |
850 |
1700 |
4 |
500 |
1700 |
350 |
4100 |
|
LTS-200 |
4600 |
13600 |
13800 |
5300 |
850 |
1700 |
8 |
500 |
1700 |
350 |
4100 |
【技术参数一览表】
|
型 号 |
净水量(T/H) |
进水管(mm) |
出水管(mm) |
排水管(mm) |
排泥管(mm) |
压力水管(mm) |
电源电压(V) |
一级泵泵型选择参数 |
|
泵型 |
电机功率KW |
|
LTS-10 |
10 |
DN100 |
DN100 |
DN300 |
DN300 |
DN50 |
380 |
IS50-32-125A |
1.10 |
|
LTS-30 |
30 |
DN150 |
DN150 |
DN450 |
DN300 |
DN50 |
380 |
IS80-65-125A |
4.00 |
|
LTS-50 |
50 |
DN150 |
DN150 |
DN450 |
DN300 |
DN50 |
380 |
IS100-80-106 |
5.50 |
|
LTS-100 |
100 |
DN200 |
DN200 |
DN600 |
DN300 |
DN80 |
380 |
IS100-80-125A |
7.50 |
|
LTS-200 |
200 |
2-DN200 |
DN300 |
DN600 |
DN300 |
DN80 |
380 |
IS150-125-250A |
15.0 |
|
